案例分析——一起高壓開關柜爆炸事故的分析詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

2008年9月14日，化肥廠啟動貧液泵時發生高壓開關柜爆炸。整個分配室被切斷，尿素系統被迫停止，嚴重影響生產。

一、事件歷史

2008年9月14日晚，某化肥廠尿素裝置脫碳崗位因4#貧液泵故障不得不停車檢修，準備啟動5#備用貧液泵，該泵由額定功率500千瓦、額定電流59A的6kV高壓電機驅動。尿素站操作員接到5#貧液泵送電通知后，用高壓柜出口搖表測試電機對地絕緣電阻為80ω，絕緣良好。然后關閉柜門，關閉隔離開關。每個控制開關都切換到起始位置，動力傳輸準備就緒。16: 15左右，當5#貧液泵啟動時，高壓柜內的GN30-10/630隔離開關觸點產生電弧，形成三相電弧短路，導致隔離開關絕緣體爆裂，觸點燒壞，開關柜門爆裂。連接到隔離開關的真空斷路器也有一定程度的損壞。該段母線主進線斷路器跳閘，運行中的所有其他設備跳閘，尿素裝置被迫停止系統，嚴重影響生產。

二、事故原因分析

事故發生后，工廠安全部門和電氣技術人員對事故進行了調查，并對事故現場進行了調查。事故原因分析如下:

1.直接原因

在隔離開關的傳動附件中，連接曲柄臂和直叉的軸銷一端的銷脫落，導致軸銷從直叉的一側脫落。當操作員關閉隔離開關時，從機柜外部看，Js型操作機構已經就位并處于關閉位置。然而，由于傳動附件軸銷脫落，傳動環節實際有效行程減少，主軸轉角不夠，導致隔離開關觸刀與靜觸頭未到位，不到總接觸行程的20%，無法承受電機啟動時約6倍近360A的啟動電流。電弧在觸點處產生，導致三相電弧短路，這是事故的直接原因。

2.主要原因

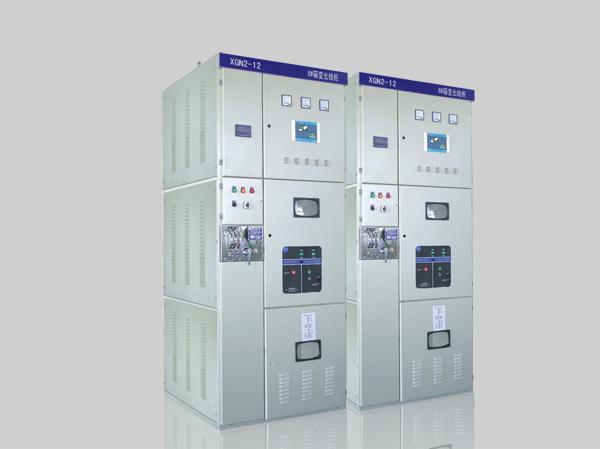

這開關柜是XGN2-12型高壓開關柜雖然是“五防”結構，但在設計和制造上有一定的缺陷。觀察窗在柜體上的位置不合理，通過觀察窗無法看到隔離開關的實際開關位置和運行狀態。隔離開關的開關位置只能通過柜外Js型操作機構的開關指示和機械聯鎖動作是否到位來判斷。此外，操作人員沒有嚴格遵守崗位操作要求。隔離開關合上后，打開操作機構上的緊急解鎖裝置，打開開關柜柜門，檢查確認隔離開關合上后是否確實到位，未能及時發現不到位的隱患并采取防范措施。這是事故的主要原因。

3.間接原因

變電站設備管理、維護和檢查工作不完整且不到位。事故的間接原因是運行維護人員對隔離開關傳動部分的軸銷、銷等附件的維護和檢查不嚴格、不細致，附件沒有保持完好，沒有及時發現這些附件的脫落和脫落，消除了事故隱患。

三。預防措施

1.加強電氣設備的日常維護，按照電氣設備維護規程和完整性標準，做好定期檢測、定期維護等預檢查和預維修工作。對變電站所有隔離開關、斷路器等設備傳動機構的各部件進行全面徹底的檢查和維護，確保完好無損，及時發現和消除事故隱患，防止類似事故再次發生。

2.利用停機檢修時間對高壓配電室開關柜進行改造，并在柜體適當位置安裝觀察窗，以便對柜內所有電氣元件進行巡檢，確認其運行狀況良好。

3.嚴格執行電氣安全操作規程，進一步規范停送電操作步驟，嚴禁違章操作。

4.加強對員工的日常安全教育和培訓，進一步提高員工的安全素質和安全意識，提高發現問題、處理突發事件和一般事故的能力，有效防范事故。
