配電箱繪圖是從事電氣工程施工、設計、消防和其他相關工作的人員經常看到的一種繪圖。配電箱分為消防電源和非消防電源。發生火災時，應切斷非消防電源。那么什么是一般的2+繪圖？讓我們介紹一下照明配電箱繪圖，看看配電箱繪圖是什么樣子。

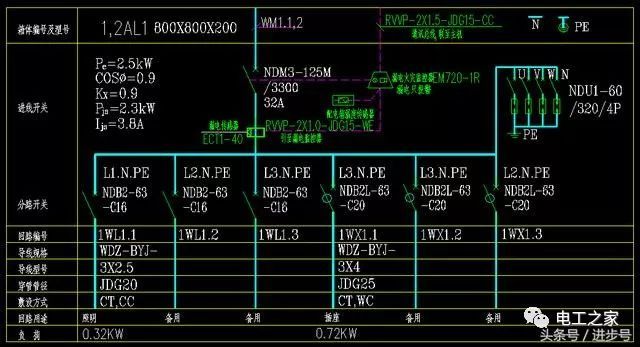

照明配電箱

這個配電箱繪圖包含太多信息，所以我們可以在本地解釋它。

數量配電箱和型號

請注意，1，2AL1表示1AL1和2AL1 配電箱，普通照明配電箱(相對于應急照明配電箱)，因此不要在統計中將其視為一個。如果你把它們算在一起，你就會賠錢。下面的800X800X200當然是以毫米為單位的尺寸。

負載計算、額定功率、需求系數

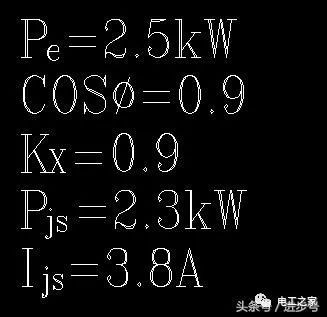

負載計算，這有點專業，但每個配電箱的圖都會有，你不需要計算，但你必須知道它的意思，這將在以后使用。每個參數的具體含義如下:Pe為額定功率，Kx為所需系數，cos為功率因數，Pjs為計算功率，Ijs為計算電流。

入口電路和電氣火災監控

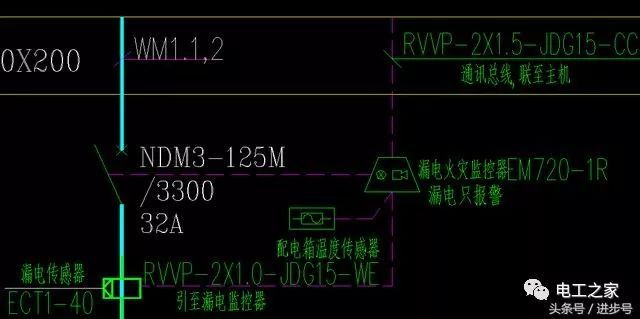

圖紙這一部分的信息量也相對較大，所以要盡量詳細。WM1.1和WM 2表是從1.1回路和1.2回路中得出的，上層的總照明配電箱。帶有附加電流32A的NDM125M/3300 32A斷路器；ECT40是一個電子傳感器。確切的名稱應該是剩余電流互感器。根據以前的電流計算，選擇63A或100A的剩余電流互感器就足夠了。工作原理是檢測器火線和零線(零線)的電流矢量之和，以及電流損耗(即泄漏)的計算。配電箱溫度傳感器，是配電箱箱溫的檢測器，溫度檢測和泄漏檢測屬于電氣火災監控系統的標準箱。EM720-1R是一種電氣火災探測器，用于向電氣火災監控設備(主機)傳輸泄漏信息、溫度信息和報警信息。使用rvp-2X1.jdg 1cc，即2X1.5平方毫米屏蔽軟線，天花板中隱藏一根直徑為15毫米的金屬管。

從電氣火災探測器左側到斷路器的粉末線表示跳閘，但可以從“僅報警”的字面意思理解。當發生泄漏時，只有警報不會跳閘，即只有警報不會跳閘，這是消防規范的要求。

聚乙烯地面

這部分表示PE接地，并且在方框中有一個零線行。

配電箱循環

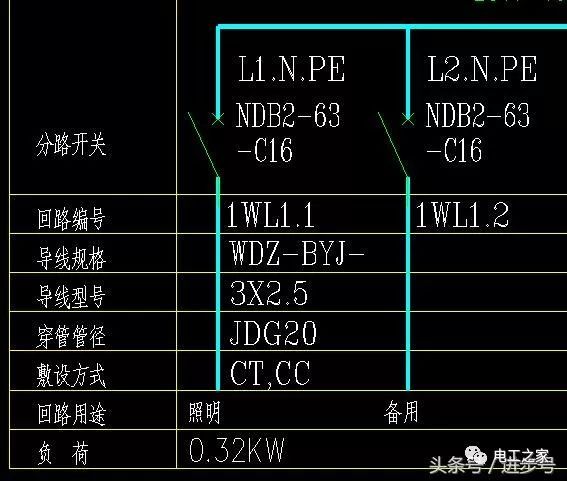

L1。并聯開關上方的N.PE指的是采用一路帶電導線，即三項中的一項，加上零線和地線，形成一個1WL1.1回路，電源電壓為220伏。導線規格WDZ-BYJ-3X2.JDG20-CT，CC指低煙無鹵阻燃交聯聚乙烯絕緣(銅芯)導線，3根2.5平方毫米，直徑20毫米的金屬管，橋架及沿屋面暗敷設。同時，標記該回路用于照明和備用。照明負載為0.32千瓦，相對較小。

我們已經讀完了照明配電箱圖，我們通常按照這個順序和思路去讀配電箱圖。你知道嗎？
