由于手觸摸溫度法在某些情況下不適用，我們可以使用溫度指示蠟片或測溫貼來解決手觸摸無法判斷開關柜范圍內的電氣設備溫度的問題。該方法適用于操作過程中手不能觸及的帶電部件，如總線連接器、隔離開關的切邊或其他容易發熱的部件。溫度測量貼片也可用于集成電路、晶體管、晶閘管和其他溫度計無法測量或難以測量的地方。溫度指示蠟片可通過觀察其外觀和顏色來判斷加熱情況。測溫貼可以通過觀察顏色變化來判斷加熱處的溫度情況。

今天，讓我們先來介紹一下如何用指示溫度的蠟片來判斷電氣設備的溫度在開關柜以內。

1.示溫蠟片的配方和熔點

常用示溫蠟片的配方和熔點見表1。熔點可根據公式進行校核，作為判斷電氣設備溫度的參考。

2.一種判斷示溫蠟片價格差異的方法

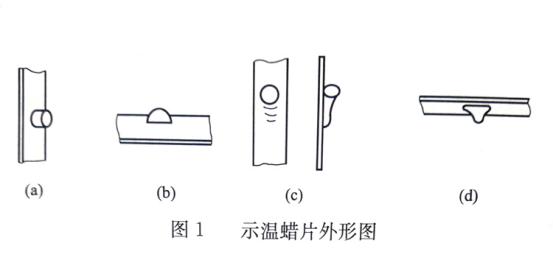

溫度指示蠟片的外觀如圖1所示。檢驗和判斷方法如下。

1)檢查溫度指示蠟片的邊緣和角落。如果溫度測試蠟片完好無損(如圖1(a)所示)，則表明沒有過熱。如果發現溫度指示蠟片沒有棱角(如圖1(b)所示)，則表明溫度指示蠟片已經被加熱，即加熱蠟片已經軟化，然后溫度再次下降，因此破壞了溫度指示蠟片的形狀。

2)檢查溫度指示蠟片的位移。指示溫度的蠟片在緊鄰導體部分開始熔化。如圖1(c)所示，當粘附在已布置或傾斜的導體上的溫度指示蠟片熔化時，它將沿著導體向下滑動并停止遠離導體熱點。對于彩色溫度指示蠟片，也可以從導體上看到運動的痕跡。當這種情況發生時，意味著發燒已經發生。

如果發現溫度指示蠟片下降(如圖1(d)所示)，則表明溫度指示蠟片接近熔點，此時溫度相對較高。

3)檢查示溫蠟片的風化程度。粘貼在室外電氣設備上的示溫蠟片，在外部環境的影響下，由于長期蒸發，其厚度和體積會逐漸減小，但這不是示溫蠟片受熱的現象。

4)檢查示溫蠟片表面是否有光澤。加熱的指示溫度的蠟片通常是有光澤的，這是發燒的跡象，應該更密切地監測。

5)如果發現溫度指示蠟片缺失，檢查其是否掉落或熔化。如果糊狀物周圍潮濕，則表明測試蠟塊剛剛?cè)刍?。如果積聚了大量灰塵，則表明指示溫度的蠟片已經融化了很長時間。

6)貼在不同金屬材料接頭上的示溫蠟片顏色與其溫度相對應(如黃色60℃，綠色70℃，紅色80℃)。如果熔化，則表明接頭已達到相應的溫度，應及時更換新的溫度指示蠟片，以便進一步驗證。

示溫蠟片法是我國常用的測溫方法。它被廣泛使用，因?yàn)樗茉趲щ姉l件下測量導體的溫度。
