當某個地方的施工現場需要用電時，變電站內的電力設備將臨時設置，然后從每層配電箱分支到每個用電現場，稱為臨時用電。

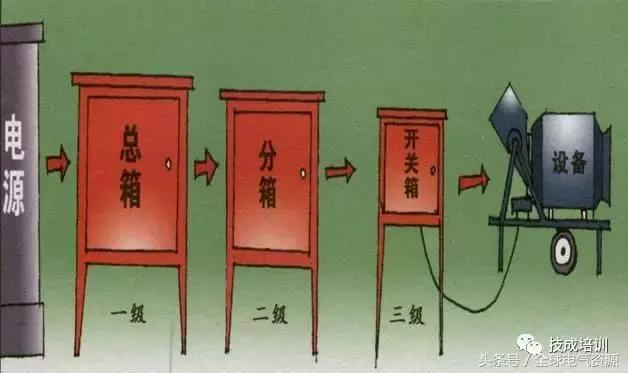

配電箱分為三種類型:級別1 配電箱,級別2 配電箱,級別3 配電箱

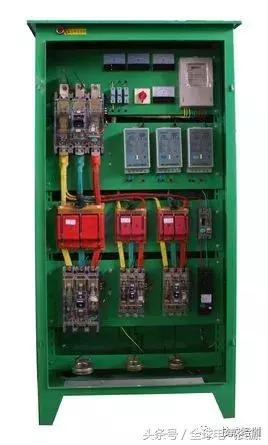

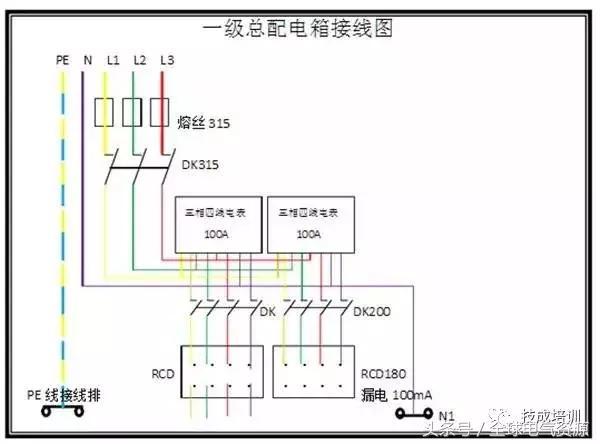

1，1級配電箱

一級配電箱:施工用電配電柜用于施工現場施工用電。由于施工現場的特殊條件，它是為滿足施工部門的相關施工用電標準而專門設計的。

整套產品可形成完整的建筑用電三級保護系統，達到一機一閘一保護的目的，非常適合各種標準項目。一級柜設有下入口和下出口，前門打開，主母線與銅排連接，接觸良好，內部設有計量系統，安全美觀，防雨箱蓋適合野外作業。

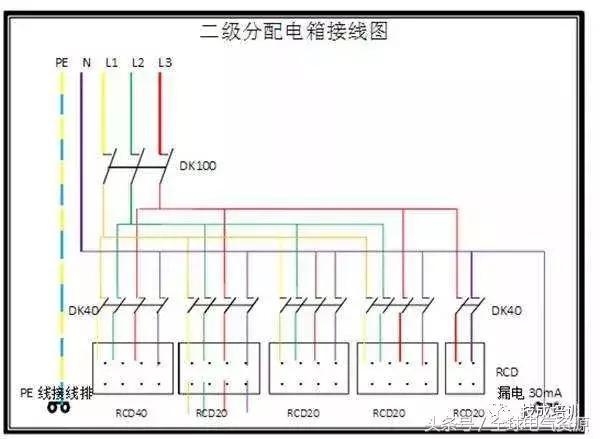

2，二級配電箱

施工現場施工用電是根據施工現場的特殊情況，為滿足建設部門相關施工用電標準而專門設計的。

整套產品可形成完整的建筑用電三級保護系統，實現一機一閘一保護的目標。二次箱設計有內外門，外部噴涂塑料。它既安全又漂亮。防雨箱蓋適合野外作業。

注意:

二級配電箱距離地面1.5M

主開關60a-dz47-63100a

照明開關16a-dz47-6316a兩相漏電開關

空調1.5p-20a-dz47-6320a兩相漏電開關

電熱水器8000瓦+洗衣機-DZ47-6360A兩相漏電開關(因?yàn)闆]有40A開關，只有32A)

插座開關16A-DZ47-6316A

主要電器是冰箱、電磁爐和微波爐

空調開關需要更換，主開關也需要更換。

主開關不需要漏電。分支開關有最好的漏電保護。因?yàn)槿梭w通過30mA使用致命的危險。漏電開關的工作電流為130毫安。

目前，該市的配電線路一般為4平方米，其中6平方米已投入使用。最好更換2.5平方米。

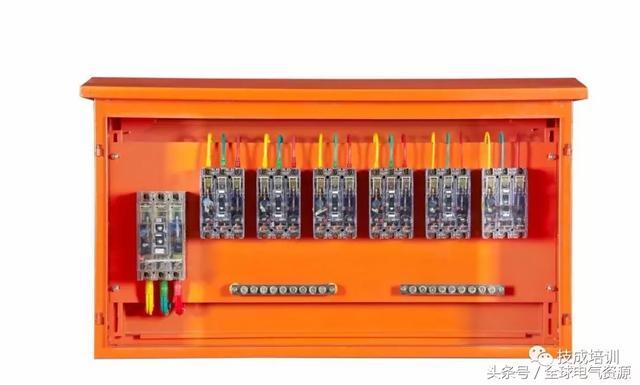

3.3級配電箱

三級配電:即總配電箱下子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子

“兩級保護”主要指采取漏電保護措施。除了在最終開關箱中安裝漏電保護器外，一級漏電保護器應安裝在上層配電箱或總計配電箱處，一般形成兩級保護。

“一機一閘一漏一箱一鎖”的原則禁止同一開關電器直接控制兩個或兩個以上的電氣設備(包括插座)。

4.摘要

配電箱1級、2級和3級之間的差異:

1.1級配電箱:三相電源、地線和零線從變壓器引入。

2.級別2 配電箱:從級別1 配電箱電源線到電源點附近。

3.3級配電箱:指電氣設備本身的控制柜。

在大型配電系統中，出于安全和維護方便的考慮，電源電位是分級的。

例如，一棟住宅樓。有五個單元，那么傳輸?shù)竭@個建筑的總功率配電箱是1級配電箱，然后，通過1級配電箱，五個分支被分別分成五個單元，在每個單元中配電箱是2級配電箱，然后，通過單元配電箱然后幾個分支被分成住戶，住戶配電箱是三極配電箱。
